今天小编为大家带来的是社区作者 chokcoco 的文章,让我们一起来快速构建页面结构的 3D Visualization。


前言



对 Chrome 扩展功能熟悉的小伙伴,可能都有用过 Chrome 的 3D 展示页面层级关系这个功能。


可以通过 控制台 --> 右边的三个小点 --> More Tools --> Layers 打开。即可以看到页面的一个 3D 层级关系,像是这样:


这个功能有几个不错的作用:


  • 页面层级概览
  • 快速厘清页面 z-index 层级之间的关系
  • 用于排查一些重绘过程(滚动过程)页面卡顿

当然,也会存在一些问题,譬如当页面的 DOM 数量太多的时候,这个插件有的时候就会卡到无法交互了。同时,虽然可以快速厘清页面 z-index 层级之间的关系,但是有的时候没法很好的快速看清整个页面嵌套关系。

同时,它只能看整个页面的概览,无法选取部分节点进行观察。

本文,就将介绍一种,快速通过 CSS,构建页面深度关系的 3D 视图,快速清晰的厘清页面 DOM 层级及深度之间的关系。并且可以运用在不同的节点单独进行观察。

当然,总体而言,是基于:

  • CSS 选择器
  • CSS 3D 属性

的一次大规模综合应用,整体看完,相信你能学到不少东西。

使用 CSS 构建 3D 可视化 DOM 结构视图


假设,我们首先随时实现一段 DOM 结构,其简单的代码如下:

<div class="g-wrap">
    <div class="g-header">This is Header</div>
    <div class="g-content">
        <div class="g-inner">
            <div class="g-box">Lorem LOrem</div>
            <div class="g-box">Lorem LOrem</div>
        </div>
    </div>
    <div class="g-footer">This is Footer</div>
</div>

部分 CSS 代码:


.g-wrap {
    margin: auto;
    width: 300px;
    height: 500px;
    background: #ddd;
    display: flex;
    align-content: flex-start;
    flex-wrap: wrap;
    flex-direction: column;
    gap: 10px;
    padding: 10px;

    & > div {
        width: 100%;
        flex-grow: 1;
        border: 1px solid #333;
    }
}

.g-content {
    height: 200px;
    display: flex;
    padding: 10px;
    box-sizing: border-box;

    .g-inner {
        display: flex;
        padding: 10px;
        gap: 10px;

        & > div {
            width: 100px;
            height: 50px;
            border: 1px solid #333;
        }
    }
}

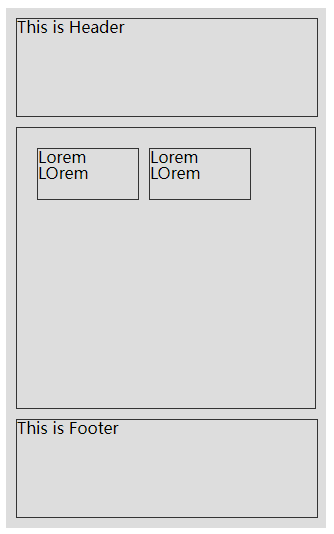

得到这样一个最多深度为 4 层的简单结构:

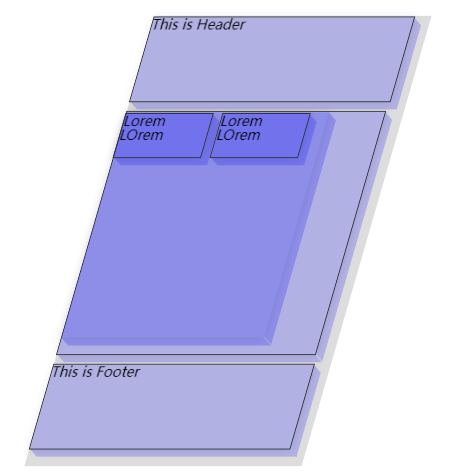

而我们希望,快速看这个页面的 3D 深度图,像是这样:



又或者,可以使用类似于这样一种 Hover 的交互效果,实现 Hover 某一个 Div,展示出它当前的一个 3D 深度结构图,看看效果:


很有意思的一个效果,到这里应该能明白我们想做一个什么东西了。总的来说,我们的核心需求就是,无论页面的 DOM 结构如何,深度如何,我们希望能够通过一种简单的处理(纯 CSS 实现),能够快速查看页面的 3D 深度结构视图。

利用强大的 CSS 选择器,批量处理样式


整个效果看似复杂,其实可以利用 CSS 选择器,很方便的递归调用自己。

因为希望我们的效果可以任意从某一个 DOM 节点处开始,所以,首先,我们需要一个根 CSS 节点,简单的取个名字,为 .g-3d-visual。

那么整个 3D 化的样式,我们都会写在 .g-3d-visual 的作用域下:

.g-3d-visual {
    // ...
}

为了让整个代码更易理解,我们会用上 SASS 这种预处理器,主要是利用它的选择器可以的嵌套特性。

至此,我们可以开始构建我们的基础样式,首先我们会处理 2 点:

  • 整个效果,会稍微的 3D 化,因此会给 .g-3d-visual 根元素添加 3D 相关的样式,譬如 transform-style: preserve-3d,让整个内部元素可以 3D 化
  • 可以利用通配选择符 *,对 .g-3d-visual 下的所有元素做一个快速的统一处理

那么到这一步,我们的 CSS 代码大概会是这样:

.g-3d-visual {
    transform-style: preserve-3d;
    transform: rotateY(-30deg) rotateX(30deg);

    * {
        position: relative;
        transform-style: preserve-3d;
        transform: translateZ(0);
    }
}

整个图形就变成了这样:



虽然变化不是很多,但是我们已经通过 * 通配符,对内部所有的元素都进行了简单的处理。

图形 3D 化

下一步其实就非常关键了。

我们需要用到元素本身,和元素的两个伪元素,构建元素的立体效果。

举个例子,对于这一块图形:


它的构成是由:

  • 主体部分由元素本身构成,并且对于结构的每一层,我们通过添加 transform: translateZ(16px),产生不一样的深度
  • 右侧和下侧的两个面,刚好由元素的两个伪元素通过 transform 旋转不同的角度得到
  • 整体颜色的调整及阴影

看看代码:

.g-3d-visual {
    transform-style: preserve-3d;
    transform: rotateY(-30deg) rotateX(30deg);

    * {
        position: relative;
        transform-style: preserve-3d;
        background: rgba(0, 0, 255, 0.2);
        transform: translateZ(16px);
        box-shadow: 1px 1px 10px rgba(0, 0, 0, 0.1);

        &::before,
        &::after {
            content: "";
            display: block;
            position: absolute;
            background: rgba(0, 0, 255, 0.2);
        }

        &::before {
            width: 100%;
            height: 16px;
            left: 0;
            bottom: 0;
            transform-origin: center bottom;
            transform: scaleY(1) rotateX(90deg);
        }

        &::after {
            width: 16px;
            height: 100%;
            right: 0;
            top: 0;
            transform-origin: right center;
            transform: scaleX(1) rotateY(-90deg);
        }
    }
}

那么,其实到这里,基本上可以说核心代码都有了,最为核心的是需要理解:

  • 我们给 .g-3d-visual 下每一层的元素,也就是 * 通配符选择的元素,都添加了一个 transform: translateZ(16px),这一点非常重要,是为了给元素逐渐增加 Z 轴方向的深度
  • 两个伪元素的运用需要好好理解,它们是用于构建整体的 3D 效果的关键因素
  • box-shadow: 1px 1px 10px rgba(0, 0, 0, 0.1) 这一个小小的阴影效果的添加,让整个效果看起来更加的真实

这样,我们利用 3 个面,加上简单的阴影,构建了一块一块的立体效果,我们看看目前为止的效果:


按照上述说的,我们可以希望换一种交互方式,实现当鼠标 Hover 到 DOM 的某一层级时,才触发元素 3D 深度变换。

简单改造下代码即可,并且,对于一些重复用到的元素,也可以再利用 CSS 变量统一一下。至此,我们的完整 CSS 代码:

<div class="g-wrap g-3d-visual">
    <div class="g-header">This is Header</div>
    <div class="g-content">
        <div class="g-inner">
            <div class="g-box">Lorem LOrem</div>
            <div class="g-box">Lorem LOrem</div>
        </div>
    </div>
    <div class="g-footer">This is Footer</div>
</div>
:root {
    --side-height: 16px;
    --hover-color: rgba(0, 0, 255, 0.2);
    --box-shadow: 1px 1px 10px rgba(0, 0, 0, 0.1);
    --transform-duration: 0.3s;
}

.g-3d-visual {
    transform-style: preserve-3d;
    transform: rotateY(-30deg) rotateX(30deg);

    * {
        position: relative;
        transform-style: preserve-3d;
        transform: translateZ(0);
        transition: transform var(--transform-duration);
        cursor: pointer;

        &::before,
        &::after {
            content: "";
            display: block;
            position: absolute;
            background: transparent;
            transition: all var(--transform-duration);
        }

        &::before {
            width: 100%;
            height: var(--side-height);
            left: 0;
            bottom: 0;
            transform-origin: center bottom;
            transform: scaleY(0) rotateX(90deg);
        }

        &::after {
            width: var(--side-height);
            height: 100%;
            right: 0;
            top: 0;
            transform-origin: right center;
            transform: scaleX(0) rotateY(-90deg);
        }

        &:hover {
            background: var(--hover-color);
            transform: translateZ(var(--side-height));
            box-shadow: var(--box-shadow);

            &::before,
            &::after {
                background: var(--hover-color);
            }

            &::before {
                transform: scaleY(1) rotateX(90deg);
            }

            &::after {
                transform: scaleX(1) rotateY(-90deg);
            }
        }
    }
}

这样,我们也就得到了题图一开始的 Hover 示意图的效果:


CodePen Demo -- 3D Visualization of DOM https://codepen.io/Chokcoco/pen/oNdKzNX

扩展迁移


有了上述代码之后,由于是 SASS 代码,所以记得编译一下,即可拿到完整的 .g-3d-visual 下相关的所有 CSS 代码。

尝试把整段 CSS 代码注入到任意页面后,给你希望观察的节点,添加上 .g-3d-visual 样式即可。

这里我尝试的是,当前正在写作的 Github Issues 页面,看看效果:



当然,可能颜色没有搭配的特别好,但是要知道,整儿页面的 DOM 结构是相当之复杂的。不过整体效果还是很不错的,而且实际操作的过程中,也并不会感觉卡顿。

这一段简单的代码,再简单改造一番,譬如和 Chrome 扩展相结合,快速注入代码,快速指定给哪个元素添加 .g-3d-visual 类名,以及修改配色方案等等,就可以实现一个快速对页面层级进行观察的小插件!

上述效果我是手动修改了当前页面的 HTML 代码,注入的相应的 CSS 代码 :)

总结一下


到这里,我们即可以再简单总结一下完整的步骤:

  • 需要一个整体的 3D 效果,因此需要一个根 CSS 节点,为 .g-3d-visual,并且给它设置好相关的 CSS 3D 属性值,让整个内部元素可以 3D 化
  • 利用通配选择符 *,对 .g-3d-visual 下的所有元素做一个快速的统一处理
  • 利用每个元素的另外两个伪元素,实现每一层效果的 3D 立体感,并且逐层利用 translateZ() 递进深度
  • 通过 :hover、transition 等设置,实现整体的交互效果

当然,这种做法肯定会有一些小问题,譬如如果元素的伪元素已经使用了,那么在 3D 化的效果中,将会被改写。但是由于不是完全覆盖,因此可能会造成一些样式错误。

其次,如果父子两层 DIV 完全是大小一模一样完全重叠在一起,在视觉上也会有些影响。

最后,完整的代码,你可以戳这里获取:CodePen Demo -- 3D Visualization of DOM https://codepen.io/Chokcoco/pen/oNdKzNX

最后


好了,本文到此结束,希望本文对你有所帮助 :)


更多精彩 CSS 技术文章汇总在我的 Github -- iCSS https://link.segmentfault.com/?enc=yEdEUkqlNAvjBoE2%2FH3ZYw%3D%3D.r5eyKbhUKsd3mSeLfKTveNm8mTQHXFehEe4fpOQ02fHUqaDzi482uBdIkBRPzCKM 持续更新,欢迎点个 star 订阅收藏。


如果还有什么疑问或者建议,可以多多交流,原创文章,文笔有限,才疏学浅,文中若有不正之处,万望告知。
